为什么NMOS管的负载在电源端？而PMOS管的负载在接地端？如果将N管的负载放在接地端 或者 P管的负载放在电源端会有什么影响呢？

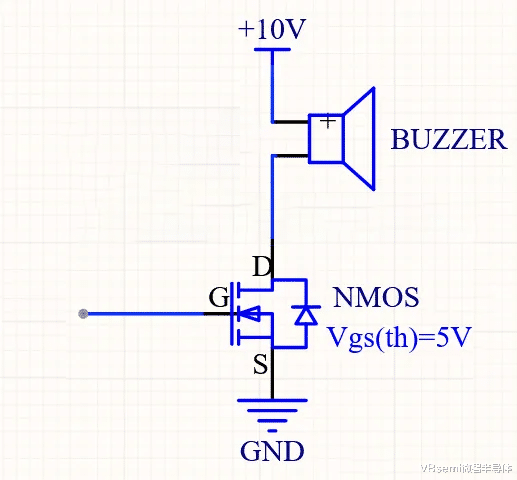

以 NMOS 为例，其导通条件是 Vgs（栅源电压）≥阈值电压 Vgs (th)（比如 5V）。若负载接在电源端，此时源极（S）接地，栅极（G）的电压只需相对于地达到 5V，就能满足导通条件 —— 负载的压降不会影响 Vgs，无论负载阻抗如何变化（比如蜂鸣器压降从 1V 变为 1.2V），只要 G 极电压≥5V（不超额定值），管子就能稳定导通。

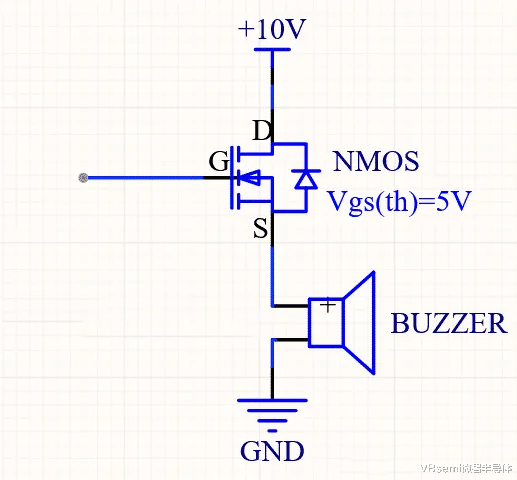

但如果 NMOS 的负载接在接地端，情况就不同了：此时 Vgs 需要克服负载压降才能满足阈值。比如负载压降 1V，G 极电压就需达到 5V+1V=6V 才能导通；若负载阻抗变大（压降 1.2V），则需 6.2V 才能导通，一旦输入电压不足，管子就无法正常工作。

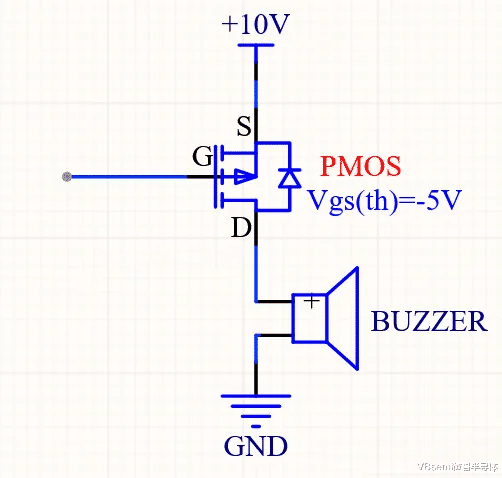

再看 PMOS，它的导通条件是 Vgs≤-Vgs (th)（即源极 S 电压比栅极 G 高至少阈值电压，比如 5V）。若负载接在接地端，源极接电源，此时 G 极电压降低时，S 与 G 的压差更容易达到导通阈值，负载压降不会干扰这一条件。
要是 PMOS 的负载接在电源端，负载压降会削弱 S 与 G 之间的压差，可能导致 Vgs 达不到导通所需的负阈值，造成管子难以导通或工作不稳定。
